Инструкция по эксплуатации Пароперегревателя ППШ-М
1. НАЗНАЧЕНИЕ
Пароперегреватель ППШ-М предназначен для активного производства перегретого пара, позволяет в кратчайший срок осуществить нагрев банного помещения и увеличить влажность на любом типе банных печей.
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Конструкция состоит из герметичного стального корпуса. Все элементы выполнены из коррозионностойкой стали AISI 430 или AISI 304 (в зависимости от модели).
Характеристики ППШ-М
Наименование |
Габариты, мм
|
Масса, г |
Пароперегреватель ППШ-М 115/115 |
200х500 |
4,52 |
Пароперегреватель ППШ-М 120/115/120 |
4,67 |
|
Пароперегреватель ППШ-М 130/130 |
4,5 |
3. УКАЗАНИЯ ПО ИСПОЛЬЗОВАНИЮ И МОНТАЖУ
Пароперегреватель представляет собой вертикальный пластинчатый теплообменник, который устанавливается непосредственно на банную печь через адаптер котла.
-
ППШ-М снимает избыточную тепловую нагрузку с дымохода путем перевода тепловой энергии дымовых газов в энергию пара, как следствие – увеличение КПД банной печи;
-
Ускоряет процесс нагрева банного помещения;
-
Защищает от «обжигающего» инфракрасного излучения стартового элемента дымохода.
Монтаж
Места соединения необходимо уплотнять печным шнуром.
При монтаже обеспечьте герметичность резьбовых соединений подачи воды. Не прилагайте значительных усилий на штуцер во избежание повреждений.
Внимание! Монтаж ППШ-М должен производиться лицензированной организацией и квалифицированными специалистами.
Устанавливать пароперегреватель необходимо совместно с уравнительным баком (бак-ватерпас), позволяющим регулировать и поддерживать уровень воды в устройстве по принципу сообщающихся сосудов (см. Принципиальную схему установки ППШ-М).
На патрубке выхода пара (верхнем) рекомендуется установить 3-х ходовой кран для возможности перераспределения парового потока.
Перед эксплуатацией освободить аварийный спускной клапан, установленный в верхней крышке пароперегревателя, от транспортировочной клейкой ленты. Проверить его свободное перемещение по вертикальной оси.
Перед эксплуатацией, нижняя часть данного аппарата заполняется водой через нижний патрубок до рекомендуемого уровня (см. Принципиальную схему установки ППШ-М), где происходит активный процесс кипения и испарения за счет съема тепла с внутренней трубы дымохода. В процессе работы пар проходит по камерам перегрева и выходит из верхнего патрубка.
Для получения перегретого пара необходимо эксплуатировать ППШ-М в процессе активного горения топлива банной печи. Регулирование объема паровыделения аппаратом, возможно, осуществлять изменением уровня воды в баке-ватерпасе, соответственно самом ППШ-М.
Перед каждой эксплуатацией проверять свободное хождение аварийного спускного клапана на верхней крышке ППШ-М.
Для увеличения срока службы и интервалов между обслуживанием – осуществлять эксплуатацию с применением «мягкой» воды (с минимальным содержанием известковых солей).
В случае уменьшения паровыделения в результате образования накипи на испарительных элементах ППШ-М, произвести промывку аппарата раствором лимонной кислоты.
В конструкции ППШ-М предусмотрен завихритель - искрогаситель, позволяющий значительно сократить срок выхода устройства на рабочий режим и увеличить объем парообразования. В случае избыточного парообразования (например, при установки ППШ-М на банную печь с низким КПД, что так же может привести к более быстрому износу внутренней трубы ППШ) завихритель всегда можно удалить через верхнюю часть ППШ т.е. через раструб МАМА.
Перед монтажом необходимо проверить правильность установки завихрителя: путем контроля опирания его на внутренний зиг ППШ-М лепестками вверх (см. Принципиальную схему установки завихрителя).
4. МЕРЫ БЕЗОПАСНОСТИ
Запрещается:
-
полностью перекрывать патрубок выхода пара;
-
устанавливать ППШ-М в местах, не отвечающих требованиям пожарной безопасности;
-
устанавливать ППШ-М непосредственно на дымовой патрубок отопительного агрегата без применения адаптера котла;
-
эксплуатация ППШ-М без воды;
-
эксплуатация ППШ-М под давлением;
-
хранение с водой при температуре ниже 0˚С;
-
эксплуатация ППШ-М в случае замерзания воды в системе;
-
закладывать трубу или часть ППШ-М любыми предметами (камнями, солеными блоками и т.п.);
-
эксплуатация ППШ-М в условиях резких перепадов температур, а также в режимах свыше 400˚С;
-
полив воды на внешнюю поверхность ППШ-М.
В связи с высокой температурой перегретого пара (до 400*С) необходимо соблюдать меры безопасности при эксплуатации аппарата:
-
не приближаться к патрубку выхода пара;
-
в случае применения 3-х ходового крана на выходе пара следить за отсутствием людей и животных у выходных патрубков паровых магистралей в процессе переключения между ними;
-
в связи с высокой температурой выхода пара соблюдать меры пожарной безопасности. Не направлять пар в направлении легко воспламеняемых материалов, таких как: бумага, банные веники, ароматические травы, дерево, окрашенные предметы и т. д.
5. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Производитель гарантирует соответствие ППШ-М требованиям технических условий при соблюдении потребителем условий транспортирования, монтажа и эксплуатации.
На ППШ-М производителем установлен гарантийный срок 12 месяцев со дня продажи. Во время гарантийного срока покупатель имеет право на бесплатное устранение возникших по вине производителя неисправностей.
Гарантия действительна только при наличии правильно и четко заполненного гарантийного талона с указанием даты продажи, подписи и ФИО продавца, четкой печати торговой организации. Гарантия не распространяется на неисправности изделия, вызванные следующими причинами:
-
ППШ-М использовался в производственных или коммерческих целях;
-
наличие механических или иных повреждений ППШ-М;
-
наличие следов постороннего вмешательства или внесения изменений в конструкцию ППШ-М;
-
неисправность в результате несоблюдения инструкции по эксплуатации и СНиП;
-
неисправность в результате выполнения самостоятельного ремонта ППШ-М или обращения в неавторизированный сервис.
-
неисправность, возникшая по вине потребителя.
По вопросам гарантийного обслуживания необходимо обращаться по месту приобретения.
КОМПЛЕКТНОСТЬ ПОСТАВКИ
№ п/п |
Наименование |
Кол-во, шт
|
1 |
ППШ-М (комплект) |
1 |
2 |
Инструкция по эксплуатации с гарантийным талоном |
1 |

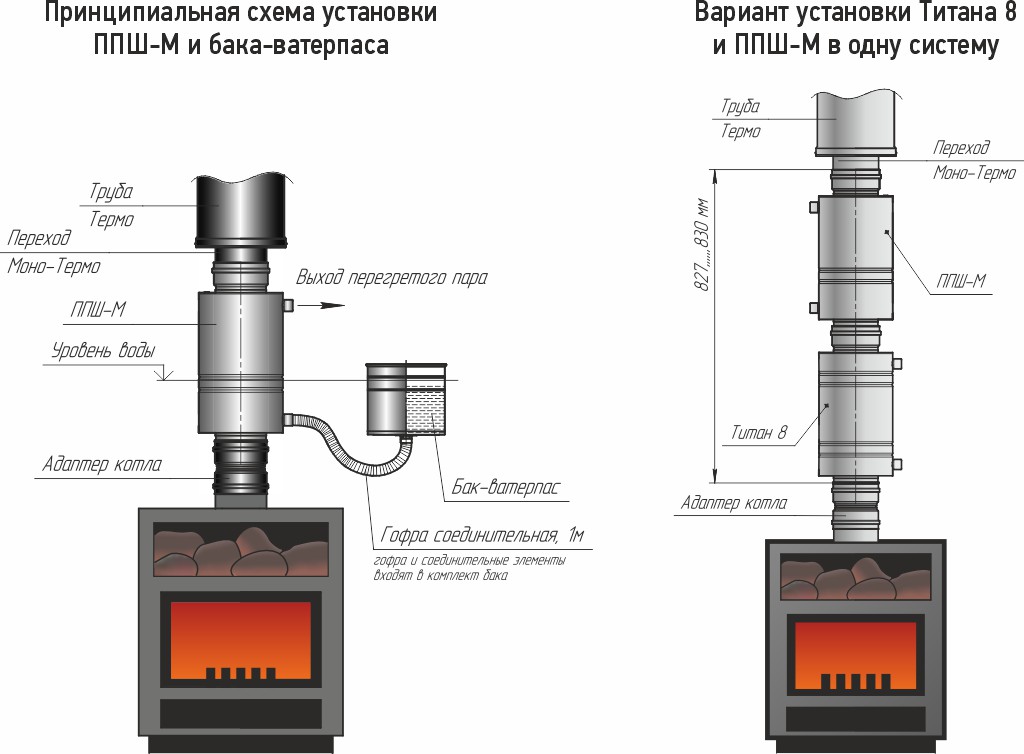

ПРИНЦИПИАЛЬНАЯ СХЕМА УСТАНОВКИ ППШ-М

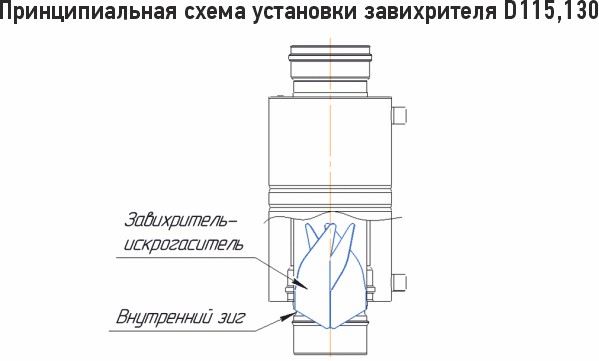

УСТАНОВКИ ЗАВИХРИТЕЛЯ D 115, 130
УСТАНОВКИ ЗАВИХРИТЕЛЯ D 120
